Double-Screw Bolt

Double-Screw Bolt

Double-Screw Bolt

Standard：DIN 835-2010 Studs - Metal End ≈ 2 d

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Specification

对应标准数据参考

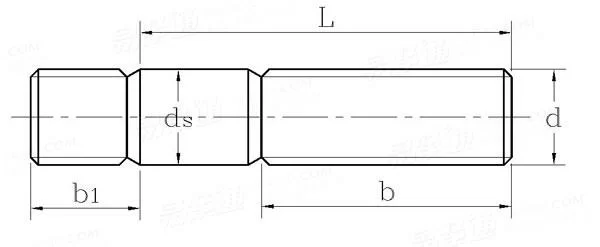

DIN 835-2010 双头螺柱b1≈2d Studs - Metal End ≈ 2 d
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

螺纹尺寸
d

M4

M5

M6

(M7)

M8

M10

M12

P		粗牙
		细牙
		细牙
b₁
b		L≤125
		125＜L≤200
		L＞200
d_s		最大值
		最小值
x

0.7	0.8	1	1	1.25	1.5	1.75
/	/	/	/	1	1.25	1.25
/	/	/	/	/	/	1.5
8	10	12	14	16	20	24
14	16	18	20	22	26	30
20	22	24	26	28	32	36
/	/	/	/	/	45	49
4	5	6	7	8	10	12
3.82	4.82	5.82	6.78	7.78	9.78	11.73
1.75	2	2.5	2.5	3.2	3.8	4.3

千件钢制重≈kg

-

-

-

-

-

-

-

螺纹尺寸
d

(M14)

M16

(M18)

M20

(M22)

M24

P		粗牙
		细牙
		细牙
b₁
b		L≤125
		125＜L≤200
		L＞200
d_s		最大值
		最小值
x

2	2	2.5	2.5	2.5	3
1.5	1.5	1.5	1.5	1.5	2
/	/	/	/	/	/
28	32	36	40	44	48
34	38	42	46	50	54
40	44	48	52	56	60
53	57	61	65	69	73
14	16	18	20	22	24
13.73	15.73	17.73	19.67	21.67	23.67
5	5	6.3	6.3	6.3	7.5

千件钢制重≈kg

-

-

-

-

-

-

①,材料：
钢，性能等级：5.6,8.8,10.9按DIN EN ISO 898-1
