Hexagon Socket Set Screws with Dog Point

Hexagon Socket Set Screws with Dog Point

Hexagon Socket Set Screws with Dog Point

Standard: B18.3-2003(R2008) Hexagon Socket Set Screws (Half Dog Point)

Size (mm): M2.5-M30

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ANSI, BSW, ISO, JIS

Specification

对应标准数据参考

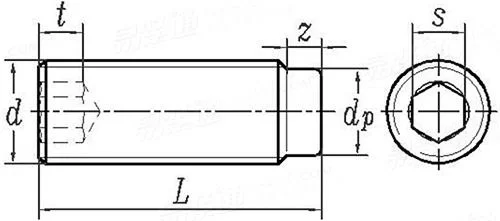

B18.3-2003(R2008) 内六角圆柱端紧定螺钉 [Table 5A]
Hexagon Socket Set Screws (Half Dog Point)
 B18.3-2003(R2008) 内六角圆柱端紧定螺钉 [Table 5A]

尺寸单位:
螺纹规格 d
0# 1# 2# 3# 4# 5# 6# 8#
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dp 最大值
最小值
z 最大值
最小值
0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1640
- 64.0 56.0 48.0 40.0 40.0 32.0 32.0
80.0 72.0 64.0 56.0 48.0 44.0 40.0 36.0
- - - - - - - -
0.028 0.035 0.035 0.050 0.050 0.062 0.062 0.078
0.050 0.060 0.060 0.070 0.070 0.080 0.080 0.090
0.040 0.049 0.057 0.066 0.075 0.083 0.092 0.109
0.037 0.045 0.053 0.062 0.070 0.078 0.087 0.103
0.017 0.021 0.024 0.027 0.030 0.033 0.038 0.043
0.013 0.017 0.020 0.023 0.026 0.027 0.032 0.037
螺纹规格 d
10# 1/4 5/16 3/8 7/16 1/2 5/8 3/4
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dp 最大值
最小值
z 最大值
最小值
0.1900 0.2500 0.3125 0.3750 0.4375 0.5000 0.6250 0.7500
24.0 20.0 18.0 16.0 14.0 13.0 11.0 10.0
32.0 28.0 24.0 24.0 20.0 20.0 18.0 16.0
- 32.0 32.0 32.0 28.0 28.0 24.0 20.0
0.094 0.125 0.156 0.188 0.219 0.250 0.312 0.375
0.100 0.125 0.156 0.188 0.219 0.250 0.312 0.375
0.127 0.156 0.203 0.250 0.297 0.344 0.469 0.562
0.120 0.149 0.195 0.241 0.287 0.334 0.456 0.549
0.049 0.067 0.082 0.099 0.114 0.130 0.164 0.196
0.041 0.059 0.074 0.089 0.104 0.120 0.148 0.180
螺纹规格 d
7/8 1 1-1/8 1-1/4 1-3/8 1-1/2 1-3/4 2
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dp 最大值
最小值
z 最大值
最小值
0.8750 1.0000 1.1250 1.2500 1.3750 1.5000 1.7500 2.0000
9.0 8.0 7.0 7.0 6.0 6.0 5.0 4.5
14.0 12.0 12.0 12.0 12.0 12.0 - -
20.0 20.0 18.0 18.0 18.0 18.0 - -
0.500 0.562 0.562 0.625 0.625 0.750 1.000 1.000
0.500 0.562 0.562 0.625 0.625 0.750 1.000 1.000
0.656 0.750 0.844 0.938 1.031 1.125 1.312 1.500
0.642 0.734 0.826 0.920 1.011 1.105 1.289 1.474
0.227 0.260 0.291 0.323 0.354 0.385 0.448 0.510
0.211 0.240 0.271 0.303 0.334 0.365 0.428 0.490
