DIN906 Hexagon Socket Pipe Plugs

DIN906 Hexagon Socket Pipe Plugs

DIN906 Hexagon Socket Pipe Plugs

Standard：DIN 906-1992 Hexagon socket pipe plugs

Size (mm): 1/16-- 1-1/2

Material: carbon steel, alloy steel, stainless steel, brass, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: DIN, ANSI, JIS

Specification

对应标准数据参考

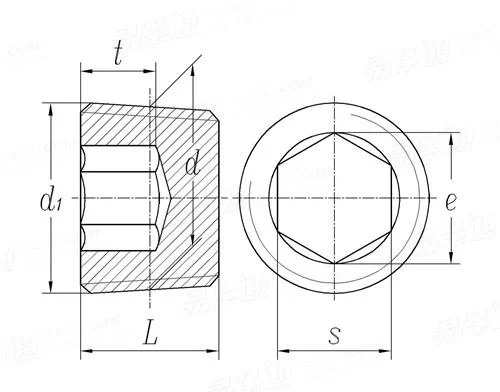

DIN 906-1992 内六角套筒管塞. 锥形螺纹 Hexagon socket pipe plugs
	尺寸单位: 毫米(mm)

螺纹规格 d

M8

M10

M12

-

M14

M16

-

M18

M20

P		粗牙
		细牙
d		管螺纹/R
L		公称 (js16)
		最大值
		最小值
s		公称 (D12)
		最大值
		最小值
t		最小值
千件重kg

1	1	1.5	-	1.5	1.5	-	1.5	1.5
-	-	-	-	-	-	-	-	-
-	1/8	-	1/4	-	-	3/8	-	-
8	8	10	10	10	10	10	10	10
8.45	8.45	10.45	10.45	10.45	10.45	10.45	10.45	10.45
7.55	7.55	9.55	9.55	9.55	9.55	9.55	9.55	9.55
4	5	6	7	7	8	8	8	10
4.15	5.15	6.15	7.19	7.19	8.19	8.19	8.19	10.19
4.03	5.03	6.03	7.04	7.04	8.04	8.04	8.04	10.04
4	4	5	5	5	5	5	5	5
2.07	3.38	6.10	7.00	8.10	11.00	12.20	14.60	17.60

螺纹规格 d

-

M22

M24

M26

M27

M30

M33

M36

M38

P		粗牙
		细牙
d		管螺纹/R
L		公称 (js16)
		最大值
		最小值
s		公称 (D12)
		最大值
		最小值
t		最小值
千件重kg

-	1.5	1.5	1.5	-	1.5	-	1.5	1.5
-	-	-	-	2	2	2	2	-
1/2	-	-	-	3/4	-	1	-	-
10	10	12	12	12	12	12	15	15
10.45	10.45	12.55	12.55	12.55	12.55	12.55	15.55	15.55
9.55	9.55	11.45	11.45	11.45	11.45	11.45	14.45	14.45
10	10	12	12	12	17	17	19	19
10.19	10.19	12.23	12.23	12.23	17.23	17.23	19.275	19.275
10.04	10.04	12.05	12.05	12.05	17.05	17.05	19.065	19.065
5	5	6	6	6	6	6	7.5	7.5
19.00	22.00	30.80	38.60	40.20	44.00	57.50	85.20	94.40

螺纹规格 d

M39

M42

M45

M48

M52

M56

M60

P		粗牙
		细牙
d		管螺纹/R
L		公称 (js16)
		最大值
		最小值
s		公称 (D12)
		最大值
		最小值
t		最小值
千件重kg

-	1.5	1.5	1.5	1.5	-	-
2	2	2	2	2	2	2
-	1 1/4	-	1 1/2	-	-	-
15	18	18	20	20	22	22
15.55	18.55	18.55	20.65	20.65	22.65	22.65
14.45	17.45	17.45	19.35	19.35	21.35	21.35
19	22	22	24	24	32	32
19.275	22.275	22.275	24.275	24.275	32.33	32.33
19.065	22.065	22.065	24.065	24.065	32.08	32.08
7.5	11.5	11.5	11.5	11.5	13	13
103.00	135.00	167.00	214.00	253.00	274.00	350.00

①,e min ≈ 1.14 s min
