Hexagon Socket Set Screws with Flat Point

Hexagon Socket Set Screws with Flat Point

Hexagon Socket Set Screws with Flat Point

Standard:JIS B(T2)1177-2007 Hexagon Socket Set Screws With Flat Point

Size (mm): M2.5-M30

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ANSI, BSW, ISO, JIS

Specification

对应标准数据参考

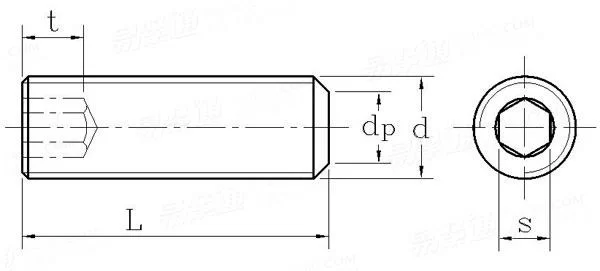

JIS B(T2)1177-2007 内六角平端紧定螺钉
Hexagon Socket Set Screws With Flat Point
JIS B(T2)1177-2007 内六角平端紧定螺钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
公称直径
d
M1.6 M2 M2.5 M3 M4 M5 M6
P 螺距
dp 最大值
最小值
e 最小值
s 公称
最大值
最小值
t 最小值
L0 公称
0.35 0.4 0.45 0.5 0.7 0.8 1
0.80 1.00 1.50 2.00 2.50 3.5 4.0
0.55 0.75 1.25 1.75 2.25 3.2 3.7
0.809 1.011 1.454 1.733 2.303 2.873 3.443
0.7 0.9 1.3 1.5 2 2.5 3
0.724 0.913 1.300 1.58 2.08 2.58 3.08
0.710 0.887 1.275 1.52 2.02 2.52 3.02
0.7 0.8 1.2 1.2 1.5 2 2
2 3 3 3 4 5 6
千件钢制重≈kg
- - - - - - -
公称直径
d
M8 M10 M12 M16 M20 M24
P 螺距
dp 最大值
最小值
e 最小值
s 公称
最大值
最小值
t 最小值
L0 公称
1.25 1.5 1.75 2 2.5 3
5.5 7.00 8.50 12.00 15.00 18.00
5.2 6.64 8.14 11.57 14.57 17.57
4.583 5.723 6.863 9.149 11.429 13.716
4 5 6 8 10 12
4.095 5.14 6.14 8.175 10.175 12.212
4.020 5.02 6.02 8.025 10.025 12.032
3 4 4.8 6.4 8 10
8 10 12 16 20 25
千件钢制重≈kg
- - - - - -
①,当L≤L0时为短螺钉;当L>L0时为长螺钉。
