Standard：DIN 553-1986 Slotted set screws with cone point

Size (mm): M4-M24

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ASME, BSW, ISO, JIS

Specification

对应标准数据参考
DIN 553-1986 开槽锥端紧定螺钉

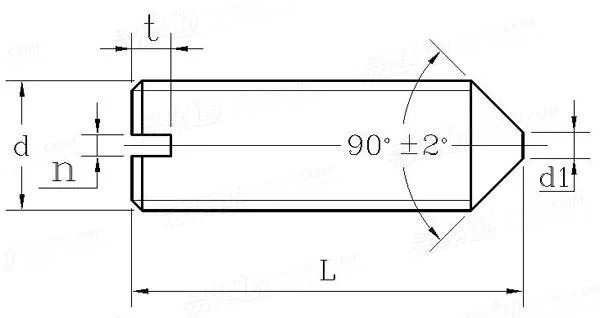

Slotted set screws with cone point
DIN 553-1986 开槽锥端紧定螺钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
螺纹尺寸
d
M1 M1.2 M1.4 M1.6 M2 M2.5 M3
P 螺距
d1 最大值
n 公称
最小值
最大值
t 最小值=公称
最大值
0.25 0.25 0.3 0.35 0.4 0.45 0.5
0.1 0.12 0.14 0.16 0.2 0.25 0.3
0.2 0.2 0.2 0.25 0.25 0.4 0.4
0.26 0.26 0.26 0.31 0.31 0.46 0.46
0.4 0.4 0.4 0.45 0.45 0.6 0.6
0.4 0.4 0.48 0.56 0.64 0.72 0.8
0.52 0.52 0.63 0.74 0.84 0.95 1.05
千件钢制重≈kg
- - - - - - -
螺纹尺寸
d
(M3.5) M4 M5 M6 M8 M10 M12
P 螺距
d1 最大值
n 公称
最小值
最大值
t 最小值=公称
最大值
0.6 0.7 0.8 1 1.25 1.5 1.75
0.35 0.4 0.5 1.5 2 2.5 3
0.5 0.6 0.8 1 1.2 1.6 2
0.56 0.66 0.86 1.06 1.26 1.66 2.06
0.7 0.8 1 1.2 1.51 1.91 2.31
0.96 1.12 1.28 1.6 2 2.4 2.8
1.21 1.42 1.63 2 2.5 3 3.6
千件钢制重≈kg
- - - - - - -
①,材料：
a) 钢，性能等级(材料): 14H 22H 按DIN ISO 898-5;
b) 不锈钢，强度等级(材料): A1-50按ISO 3506, DIN 267-11;
c) 有色金属，强度等级(材料): 铜锌合金CuZn=CU2或CU3按DIN 267-18，由制造商选择
d) 其他强度等级或材料或某种类型的材料，按协议
