Slotted Set Screws

Slotted Set Screws

Slotted Set Screws

Standard：DIN 551-1986 Slotted set screws with flat point

Size (mm): M4-M24

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ASME, BSW, ISO, JIS

Specification

对应标准数据参考

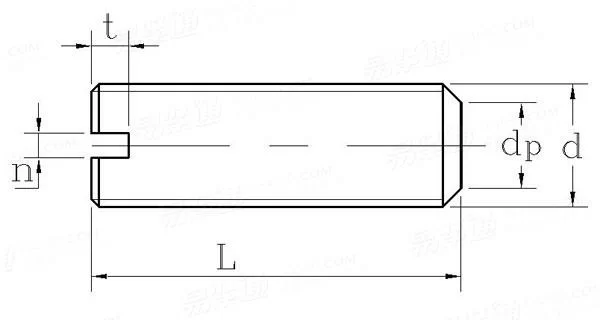

DIN 551-1986 开槽平端紧定螺钉
Slotted set screws with flat point
DIN 551-1986 开槽平端紧定螺钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
螺纹规格 d
M1 M1.2 M1.4 M1.6 M2 M2.5 M3
P 螺距
dp 最大值=公称
最小值
n 公称
最小值
最大值
t 最小值=公称
最大值
L0 ② 公称
0.25 0.25 0.3 0.35 0.4 0.45 0.5
0.5 0.6 0.7 0.8 1 1.5 2
0.25 0.35 0.45 0.55 0.75 1.25 1.75
0.2 0.2 0.2 0.25 0.25 0.4 0.4
0.26 0.26 0.26 0.31 0.31 0.46 0.46
0.4 0.4 0.4 0.45 0.45 0.6 0.6
0.4 0.4 0.48 0.56 0.64 0.72 0.8
0.52 0.52 0.63 0.74 0.84 0.95 1.05
/ / / 2 2.5 3 3
千件钢制重≈kg
- - - - - - -
螺纹规格 d
(M3.5) M4 M5 M6 M8 M10 M12
P 螺距
dp 最大值=公称
最小值
n 公称
最小值
最大值
t 最小值=公称
最大值
L0 ② 公称
0.6 0.7 0.8 1 1.25 1.5 1.75
2.2 2.5 3.5 4 5.5 7 8.5
1.95 2.25 3.2 3.7 5.2 6.64 8.14
0.5 0.6 0.8 1 1.2 1.6 2
0.56 0.66 0.86 1.06 1.26 1.66 2.06
0.7 0.8 1 1.2 1.51 1.91 2.31
0.96 1.12 1.28 1.6 2 2.4 2.8
1.21 1.42 1.63 2 2.5 3 3.6
4 4 5 6 6 8 10
千件钢制重≈kg
- - - - - - -
①,材料：
a) 钢，性能等级(材料): 14H 22H 按DIN ISO 898-5;
b) 不锈钢，强度等级(材料): A1-50按ISO 3506, DIN 267-11;
c) 有色金属，强度等级(材料): 铜锌合金CuZn=CU2或CU3按DIN 267-18，由制造商选择
d) 其他强度等级或材料或某种类型的材料，按协议
②,当L≤L0时为短螺钉；当L＞L0时为长螺钉。
