Torx Set Screws

Torx Set Screws

Torx Set Screws

Standard：ISO 4027-1993 Hexagon socket set screws with cone point

Size (mm): M3-M24

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Specification

对应标准数据参考

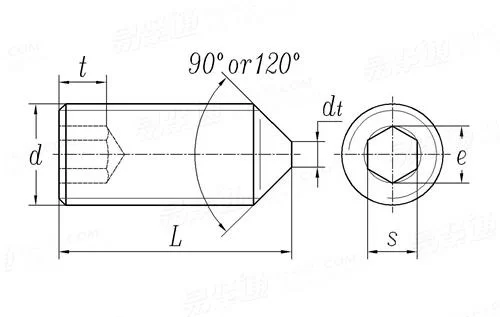

ISO 4027-1993 内六角锥端紧定螺钉 Hexagon socket set screws with cone point
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

螺纹规格 d

M1.6

M2

M2.5

M3

M4

M5

M6

P		螺距
d_t		最大值
e		最小值
s		公称
		最大值
		最小值
t	最小值	短螺钉
		长螺钉
L₀ ^①		公称

0.35	0.4	0.45	0.5	0.7	0.8	1
0.4	0.5	0.65	0.75	1	1.25	1.5
0.803	1.003	1.427	1.73	2.3	2.87	3.44
0.7	0.9	1.3	1.5	2	2.5	3
0.724	0.902	1.295	1.545	2.045	2.56	3.071
0.711	0.889	1.270	1.52	2.02	2.52	3.02
0.7	0.8	1.2	1.2	1.5	2	2
1.5	1.7	2	2	2.5	3	3.5
2.5	2.5	3	3	4	5	6

千件钢制重≈kg

-

-

-

-

-

-

-

螺纹规格 d

M8

M10

M12

M16

M20

M24

P		螺距
d_t		最大值
e		最小值
s		公称
		最大值
		最小值
t	最小值	短螺钉
		长螺钉
L₀ ^①		公称

1.25	1.5	1.75	2	2.5	3
2	2.5	3	4	5	6
4.58	5.72	6.86	9.15	11.43	13.72
4	5	6	8	10	12
4.084	5.084	6.095	8.115	10.115	12.142
4.020	5.02	6.02	8.025	10.025	12.032
3	4	4.8	6.4	8	10
5	6	8	10	12	15
8	10	12	16	20	25

千件钢制重≈kg

-

-

-

-

-

-

①,当L≤L0时为短螺钉；当L＞L0时为长螺钉。
