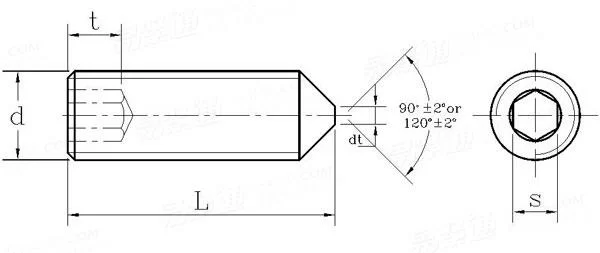

Standard：JIS B(T3)1177-2007 Hexagon Socket Set Screws With Cone Point

Size (mm): M3-M24

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Specification

对应标准数据参考
JIS B(T3)1177-2007 内六角锥端紧定螺钉 Hexagon Socket Set Screws With Cone Point
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

公称直径
d

M1.6

M2

M2.5

M3

M4

M5

M6

P		螺距
d_t		最大值
e		最小值
s		公称
		最大值
		最小值
t	短	最小值
t	长	最小值
L₀ ^①		公称

0.35	0.4	0.45	0.5	0.7	0.8	1
0.4	0.5	0.65	0.75	1	1.25	1.5
0.809	1.011	1.454	1.733	2.303	2.873	3.443
0.7	0.9	1.3	1.5	2	2.5	3
0.724	0.913	1.3	1.58	2.08	2.58	3.08
0.71	0.887	1.275	1.52	2.02	2.52	3.02
0.7	0.8	1.2	1.2	1.5	2	2
1.5	1.7	2	2	2.5	3	3.5
2.5	3	3	4	5	6	6

千件钢制重≈kg

-

-

-

-

-

-

-

公称直径
d

M8

M10

M12

M16

M20

M24

P		螺距
d_t		最大值
e		最小值
s		公称
		最大值
		最小值
t	短	最小值
t	长	最小值
L₀ ^①		公称

1.25	1.5	1.75	2	2.5	3
2	2.5	3	4	5	6
4.583	5.723	6.863	9.149	11.429	13.716
4	5	6	8	10	12
4.095	5.14	6.14	8.175	10.175	12.212
4.02	5.02	6.02	8.025	10.025	12.032
3	4	4.8	6.4	8	10
5	6	8	10	12	15
8	10	12	16	20	25

千件钢制重≈kg

-

-

-

-

-

-

①,当L≤L0时为短螺钉；当L＞L0时为长螺钉。
②,df ≈ 螺纹小径
