Standard：ISO 7380-2004 Hexagon Socket Button Head Screws

Size (mm): M5-M24

Material: carbon steel, alloy steel, stainless steel, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ANSI, BSW, ISO, JIS

Specification

对应标准数据参考

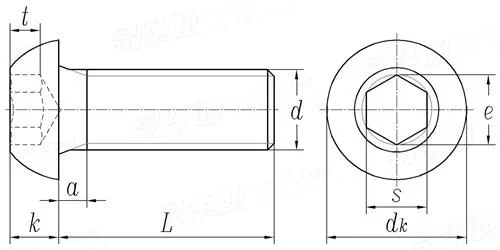

ISO 7380-2004 内六角圆头螺钉 Hexagon Socket Button Head Screws
	尺寸单位: 毫米(mm)

螺纹尺寸
d

M3

M4

M5

M6

M8

M10

M12

M16

P		螺距
a		最大值
		最小值
d_a		最大值
d_k		最大值
		最小值
e ^①		最小值
k		最大值
		最小值
r		最小值
s ^①		公称
		最大值
		最小值
t		最小值
w		最小值
^②		8.8级
		10.9级
		12.9级

0.5	0.7	0.8	1	1.25	1.5	1.75	2
1	1.4	1.6	2	2.5	3	3.5	4
0.5	0.7	0.8	1	1.25	1.5	1.75	2
3.6	4.7	5.7	6.8	9.2	11.2	14.2	18.2
5.7	7.60	9.50	10.50	14.00	17.50	21.00	28.00
5.4	7.24	9.14	10.07	13.57	17.07	20.48	27.48
2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
1.65	2.20	2.75	3.3	4.4	5.5	6.60	8.80
1.40	1.95	2.50	3.0	4.1	5.2	6.24	8.44
0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6
2	2.5	3	4	5	6	8	10
2.080	2.58	3.080	4.095	5.140	6.140	8.175	10.175
2.020	2.52	3.020	4.020	5.020	6.020	8.025	10.025
1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
0.2	0.3	0.35	0.74	1.05	1.45	1.63	2.25
3220	5620	9080	12900	23400	37100	53900	100000
4180	7300	11800	16700	30500	48200	70200	130000
4910	8506	13800	19600	35700	56600	82400	154000

①,e_min=1.14s_min；内六角组合量规尺寸见 ISO 23429。
②,ISO 898-1 规定值的 80%
