Hexagon Socket Set Screws with Cup Point

Hexagon Socket Set Screws with Cup Point

Hexagon Socket Set Screws with Cup Point

Standard：ISO 4029-1993 Hexagon Socket Set Screws With Cup Point

Size (mm): M2.5-M30

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ANSI, BSW, ISO, JIS

Specification

对应标准数据参考

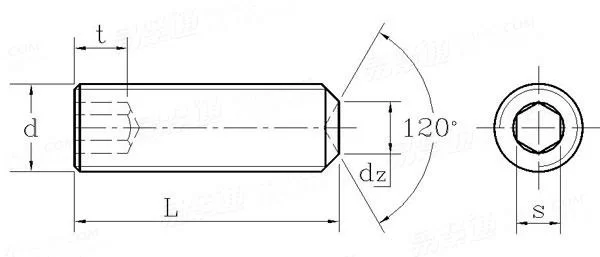

ISO 4029-1993 内六角凹端紧定螺钉 Hexagon Socket Set Screws With Cup Point
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

螺纹规格 d

M1.6

M2

M2.5

M3

M4

M5

M6

P		螺距
d_z		最大值
d_z		最小值
e		最小值
s		公称
		最大值
		最小值
t	短螺钉	最小值
t	长螺钉	最小值
L₀ ^①		公称

0.35	0.4	0.45	0.5	0.7	0.8	1
0.80	1.00	1.20	1.40	2.00	2.50	3.00
0.55	0.75	0.95	1.15	1.75	2.25	2.75
0.803	1.003	1.427	1.73	2.3	2.87	3.44
0.7	0.9	1.3	1.5	2	2.5	3
0.724	0.902	1.295	1.545	2.045	2.560	3.071
0.711	0.889	1.270	1.520	2.020	2.520	3.020
0.7	0.8	1.2	1.2	1.5	2	2
1.5	1.7	2	2	2.5	3	3.5
2	2.5	3	4	5	5	6

千件钢制重≈kg

-

-

-

-

-

-

-

螺纹规格 d

M8

M10

M12

M16

M20

M24

P		螺距
d_z		最大值
d_z		最小值
e		最小值
s		公称
		最大值
		最小值
t	短螺钉	最小值
t	长螺钉	最小值
L₀ ^①		公称

1.25	1.5	1.75	2	2.5	3
5.0	6.0	8.00	10.00	14.00	16.00
4.7	5.7	7.64	9.64	13.57	15.57
4.58	5.72	6.86	9.15	11.43	13.72
4	5	6	8	10	12
4.084	5.084	6.095	8.115	10.115	12.142
4.020	5.020	6.020	8.025	10.025	12.032
3	4	4.8	6.4	8	10
5	6	8	10	12	15
8	10	12	16	20	25

千件钢制重≈kg

-

-

-

-

-

-

①,当L≤L0时为短螺钉；当L＞L0时为长螺钉。
