Hexagon Socket Set Screws with Cup Point

Hexagon Socket Set Screws with Cup Point

Hexagon Socket Set Screws with Cup Point

Standard: B18.3-2003(R2008) Hexagon Socket Set Screws with Cup Point

Size (mm): M2.5-M30

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ANSI, BSW, ISO, JIS

Specification

对应标准数据参考

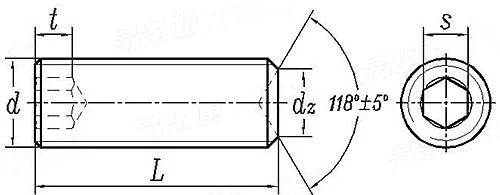

B18.3-2003(R2008) 内六角凹端紧定螺钉 [Table 5A]
Hexagon Socket Set Screws with Cup Point
 B18.3-2003(R2008) 内六角凹端紧定螺钉 [Table 5A]

尺寸单位:
螺纹规格 d
0# 1# 2# 3# 4# 5# 6# 8#
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dz 最大值
最小值
0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1640
- 64.0 56.0 48.0 40.0 40.0 32.0 32.0
80.0 72.0 64.0 56.0 48.0 44.0 40.0 36.0
- - - - - - - -
0.028 0.035 0.035 0.050 0.050 0.062 0.062 0.078
0.050 0.060 0.060 0.070 0.070 0.080 0.080 0.090
0.033 0.040 0.047 0.054 0.061 0.067 0.074 0.087
0.027 0.033 0.039 0.045 0.051 0.057 0.064 0.076
螺纹规格 d
10# 1/4 5/16 3/8 7/16 1/2 5/8 3/4
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dz 最大值
最小值
0.1900 0.2500 0.3125 0.3750 0.4375 0.5000 0.6250 0.7500
24.0 20.0 18.0 16.0 14.0 13.0 11.0 10.0
32.0 28.0 24.0 24.0 20.0 20.0 18.0 16.0
- 32.0 32.0 32.0 28.0 28.0 24.0 20.0
0.094 0.125 0.156 0.188 0.219 0.250 0.312 0.375
0.100 0.125 0.156 0.188 0.219 0.250 0.312 0.375
0.102 0.132 0.172 0.212 0.252 0.291 0.371 0.450
0.088 0.118 0.156 0.194 0.232 0.270 0.347 0.425
螺纹规格 d
7/8 1 1-1/8 1-1/4 1-3/8 1-1/2 1-3/4 2
d 螺纹直径
PP 粗牙/UNC
细牙/UNF
超细牙/UNEF
s 公称
t 最小值
dz 最大值
最小值
0.8750 1.0000 1.1250 1.2500 1.3750 1.5000 1.7500 2.0000
9.0 8.0 7.0 7.0 6.0 6.0 5.0 4.5
14.0 12.0 12.0 12.0 12.0 12.0 - -
20.0 20.0 18.0 18.0 18.0 18.0 - -
0.500 0.562 0.562 0.625 0.625 0.750 1.000 1.000
0.500 0.562 0.562 0.625 0.625 0.750 1.000 1.000
0.530 0.609 0.689 0.767 0.848 0.926 1.086 1.244
0.502 0.579 0.655 0.733 0.808 0.886 1.039 1.193
