Standard：GB /T79-2007 Hexagon Socket Set Screws with Dog Point

Size (mm): M2.5-M30

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ANSI, BSW, ISO, JIS

Specification

对应标准数据参考

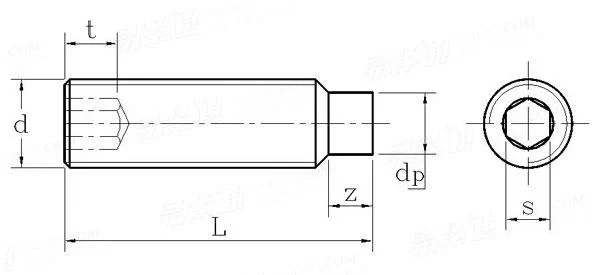

GB /T79-2007 内六角圆柱端紧定螺钉 Hexagon Socket Set Screws with Dog Point
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

螺纹规格 d

M1.6

M2

M2.5

M3

M4

M5

M6

P		螺距
d_p		最大值
		最小值
s		公称
		最大值
		最小值
z	短圆柱端	最大值
		最小值
z	长圆柱端	最大值
		最小值
t	最小值	短螺钉
		长螺钉
e		最小值
L₀ ^①		公称

0.35	0.4	0.45	0.5	0.7	0.8	1
0.80	1.00	1.50	2.00	2.50	3.5	4.0
0.55	0.75	1.25	1.75	2.25	3.2	3.7
0.7	0.9	1.3	1.5	2	2.5	3
0.724	0.913	1.300	1.58	2.08	2.58	3.08
0.710	0.887	1.275	1.52	2.02	2.52	3.02
0.65	0.75	0.88	1.00	1.25	1.50	1.75
0.40	0.50	0.63	0.75	1.00	1.25	1.50
1.05	1.25	1.50	1.75	2.25	2.75	3.25
0.80	1.00	1.25	1.50	2.00	2.50	3.00
0.7	0.8	1.2	1.2	1.5	2	2
1.5	1.7	2	2	2.5	3	3.5
0.809	1.011	1.454	1.733	2.303	2.873	3.443
2.5	3	4	5	6	6	8

千件钢制重≈kg

-

-

-

-

-

-

-

螺纹规格 d

M8

M10

M12

M16

M20

M24

P		螺距
d_p		最大值
		最小值
s		公称
		最大值
		最小值
z	短圆柱端	最大值
		最小值
z	长圆柱端	最大值
		最小值
t	最小值	短螺钉
		长螺钉
e		最小值
L₀ ^①		公称

1.25	1.5	1.75	2	2.5	3
5.5	7.0	8.50	12.00	15.00	18.00
5.2	6.64	8.14	11.57	14.57	17.57
4	5	6	8	10	12
4.095	5.14	6.14	8.175	10.175	12.212
4.02	5.02	6.02	8.025	10.025	12.032
2.25	2.75	3.25	4.3	5.3	6.3
2.00	2.50	3.00	4.0	5.0	6.0
4.3	5.3	6.3	8.36	10.36	12.43
4.00	5.00	6.00	8.00	10.00	12.00
3	4	4.8	6.4	8	10
5	6	8	10	12	15
4.583	5.723	6.863	9.149	11.429	13.716
10	12	16	20	25	30

千件钢制重≈kg

-

-

-

-

-

-

①,当L≤L0时为短螺钉；当L＞L0时为长螺钉。
