Hexagon Socket Set Screws with Flat Point

Hexagon Socket Set Screws with Flat Point

Hexagon Socket Set Screws with Flat Point

Standard：DIN 913-1980 Hexagon Socket Set Screws With Flat Point

Size (mm): M2.5-M30

Material: carbon steel, alloy steel, stainless steel, brass, aluminium, etc.

Surface Treatment: plain, black oxide, zinc plated, etc.

Standard: GB, DIN, ANSI, BSW, ISO, JIS

Specification

对应标准数据参考

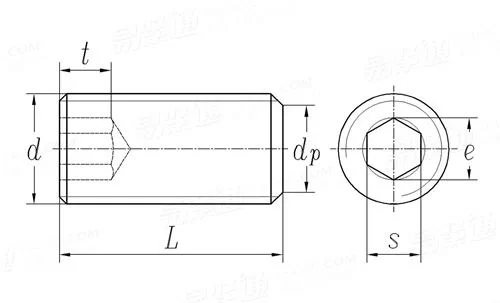

DIN 913-1980 内六角平端紧定螺钉 Hexagon Socket Set Screws With Flat Point
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

螺纹规格 d

M1.4

M1.6

(M1.8)

M2

M2.5

M3

M4

M5

M6

P		螺距
d_p		最大值
		最小值
e		最小值
s		公称
		最大值
		最小值
t	最小值	短螺钉
		长螺钉
L₀ ^①		公称

0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
0.7	0.8	0.9	1	1.5	2	2.5	3.5	4
0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
2	2.5	2.5	3	3	4	5	6	6

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

螺纹规格 d

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

P		螺距
d_p		最大值
		最小值
e		最小值
s		公称
		最大值
		最小值
t	最小值	短螺钉
		长螺钉
L₀ ^①		公称

1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
5.5	7	8.5	10	12	13	15	17	18
5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
4	5	6	6	8	10	10	12	12
4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
3	4	4.8	5.6	6.4	7.2	8	9	10
5	6	8	9	10	11	12	13.5	15
6	8	12	14	16	16	16	18	20

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

①,当L≤L0时为短螺钉；当L＞L0时为长螺钉。
